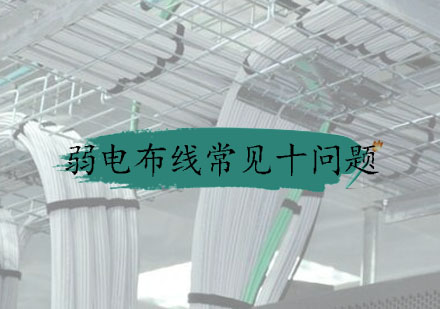

弱电布线全攻略：施工要点与常见问题解析

现代建筑布线技术规范

在智能化建筑快速发展的今天，电气布线工程的质量直接影响着建筑功能的实现。施工过程中需要严格遵循技术规范，特别是涉及网络、通讯等弱电系统的安装，更需要专业化的操作流程。

施工准备与实施规范

强弱电系统对比分析

• ✓ 传输特性：强电侧重能量传输，弱电专注信号传递
• ✓ 电压范围：强电220V/380V，弱电≤36V
• ✓ 布线间距：平行距离≥500mm，交叉处做屏蔽处理

六类布线施工要点

1. 线缆拉伸张力控制在厂商标定值80%以内
2. 弯曲半径保持线径8倍以上
3. 线对散开长度不超过5mm
4. 捆扎力度以不形变护套为限

设备安装注意事项

配电箱的安装应遵循分区管理原则，网络设备与电源设备保持安全距离。信息面板的端接需使用专用打线工具，确保接触点压力均匀，避免线芯损伤影响传输性能。

常见施工问题处理

当遇到混凝土墙体开槽困难时，可采用预埋PVC线管方式。对于已完工项目的线路扩容，推荐使用明装线槽方案，既施工效率又便于后期维护。

检测验收标准

• ■ 导通测试：使用FLUKE DSX-8000进行信道认证
• ■ 衰减值：≤24dB@100MHz
• ■ 近端串扰：≥44dB
